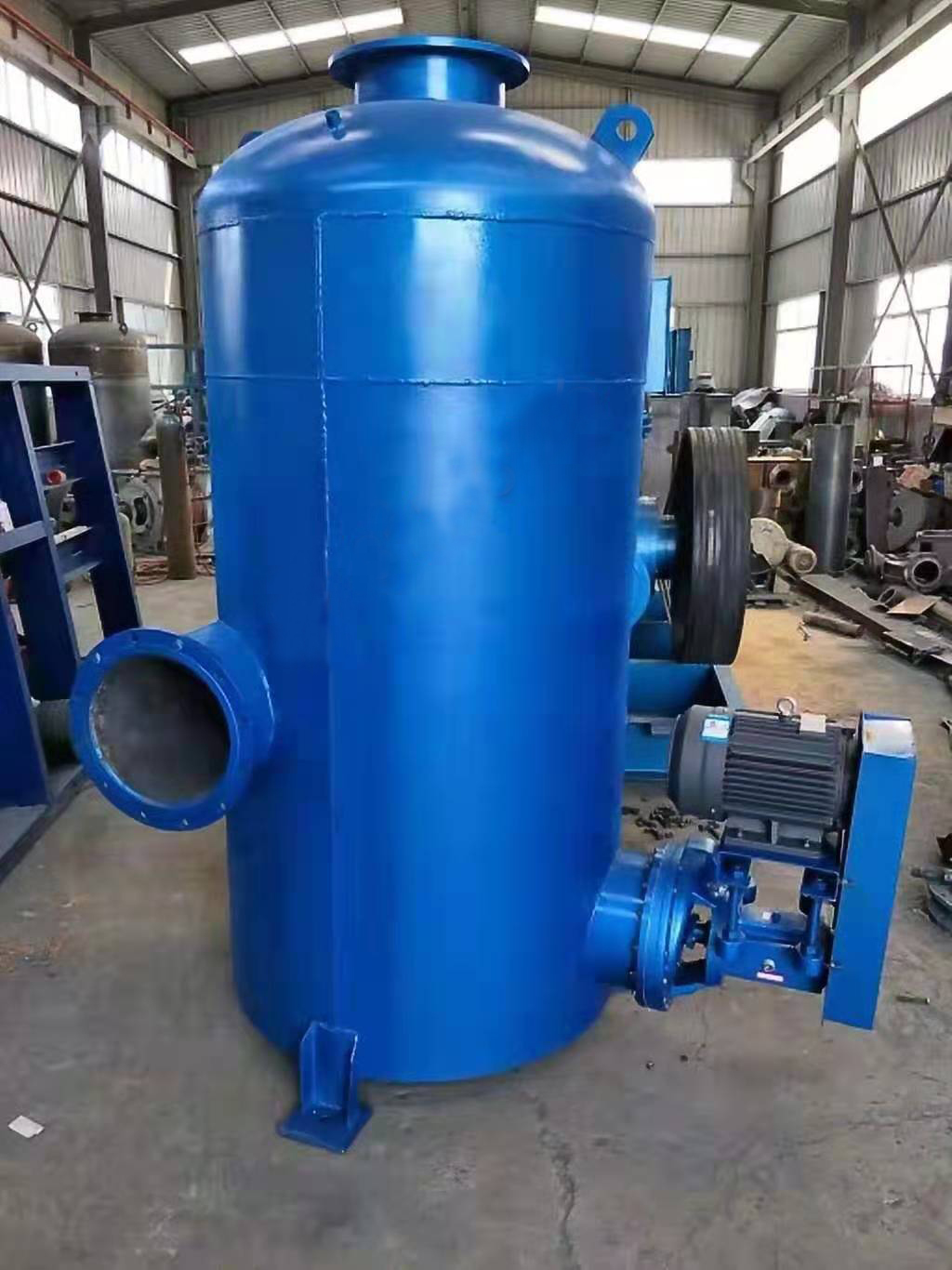

MGLS真空泵汽水分離器

多年經驗結構堅固應用廣泛售后完善

MGLS真空泵汽水分離器,以其降速快、夾帶小、排水快、克服真空負壓的性能,多用在各種真空泵前端,分離液態水和氣體!&nb...

設備型號: MGLS 額定流量: 0~500m3/min
設計壓力: 常壓 適合溫度: <80℃
設備材質: Q235 304 設備原理: 旋流攔截
24小時服務熱線:

13803734855

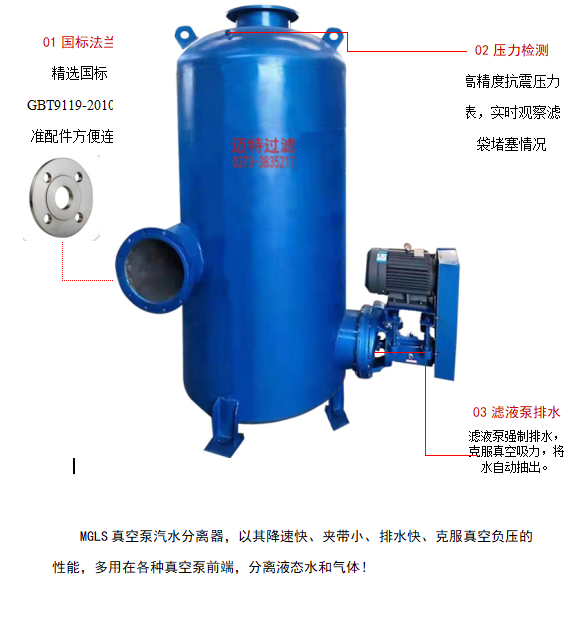

MGLS真空泵汽水分離器,以其降速快、夾帶小、排水快、克服真空負壓的性能,多用在各種真空泵前端,分離液態水和氣體!



產品簡介:

  MMGLS型氣液分離器我公司在吸附式汽水分離器分離器的基礎之上,另外消化吸收國外同類型的汽水分離器而改進的一種新型產品,主要用在造紙行業中真空脫水系統相配套。紙機在抄紙過程中,如從真空吸水箱、真空吸移輥、真空壓榨以及毛毯真空輥等濕部來的氣體、液體—般均用真空泵混合排出,但為了節省真空泵消耗于排水的動力、延長真空泵的使用壽命、減少環境污染等,選用該產品即可滿足水和氣分別排出的要求。
??該產品一般與水環式真空泵或納式泵配套使用,為前置式分離裝置。從濕部等處來的氣、液經螺旋分離裝置將氣液分離,氣體由真空泵抽走,液體則由裝于分離器底端的FPB型濾液泵排走,經回收可循環利用。
??該產品結構獨特,安裝、維修方便、運行可靠,是一種節能型、環保型產品。

設備原理:

  氣體從進口沿筒體的切線方向進入分離器內部,在氣流慣性力作用下,氣體沿筒體內壁旋轉而形成離心力,我們在該部位設置有流向約束板,使氣流形成的離心

沿筒體向下運動,流體夾帶的水滴在離心力和重力的作用,匯集在筒體內壁并沿內部流入底部儲水箱內,聚集水后被濾液泵排走。氣體在旋流向下運動后,在真空泵負壓吸力的作用下仍會上升到筒體上端出口,氣體上升的過程中氣流速度降低,水汽逐漸聚集重新形成水滴回落到集水池中。上端出口位置可以設備絲網捕沫器,再次攔截和聚集水滴。

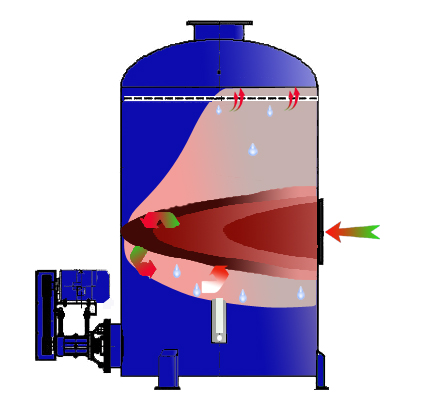

真空泵汽水分離器原理圖

設備特點:

1、本產品介質通過性強、阻力小、除水效果良好。

2、除水效率高,氣體速度降到5.2m/s以下時,可除去99%以上的液態水。

3、安裝方便,管道法蘭式連接

4、免維護、可靠性好,壽命長,可使用20年。

5、按常壓容器標準制造,安全可靠。

6、FPB型濾液泵過流部件材料:葉輪為鑄鋼或ZGlCrl8Ni9Ti;側板、泵體等為HT200或ZGlCrl8Ni9Ti,選型時由用戶自定。

7、MLS型氣液分離器筒體材料為SS304或碳鋼選用時由用戶自定;

8、使用溫度:<80℃,(高溫情況下,需要特殊要求)

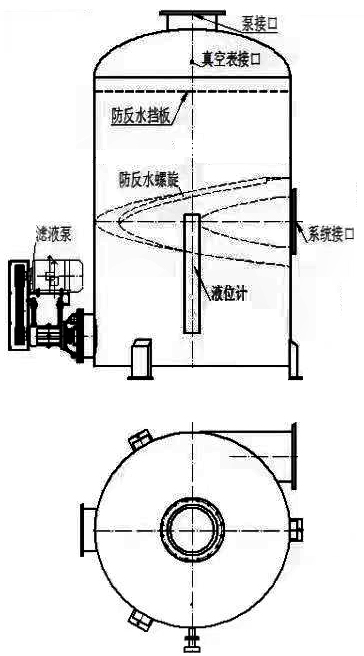

外形簡圖:

真空泵汽水

選型參數:

氣液分離器型號

H(mm)

D(mm)

進口

出口

配套濾液泵型號

MGLS400

1200

400

150

150

28FPB-00

MGLS500

1500

500

200

200

28FPB-00

MGLS600

1700

600

250

250

28FPB-00

MGLS700

1945

700

300

250

32FPB-00

MGLS800

2120

800

300

300

32FPB-00

MGLS900

2285

900

350

300

32FPB-00

MGLS1000

2450

1000

400

350

40FPB-00

MGLS1100

2580

1100

400

400

40FPB-00

MGLS1200

2705

1200

450

400

50FPB-00

MGLS1300

2805

1300

500

450

50FPB-00

65FPB-00

MGLS1400

3005

1400

500

500

65FPB-00

80FPB-00

MGLS1500

3087

1500

600

500

80FPB-00

100FPB-00

濾液泵性能參數

泵型號

工作揚程(H)下的流量L/min

轉速(r/min)

電機型號及功率

L

(mm)

備注



H=15m

H=20m

FPB40-25

150

55

1750

Y90S-4-1.5Kw

588


FPB80-32

570

230

1750

Y100L-4-3Kw

591


FPB100-40

750

420

1750

Y112M-4-4Kw

591


FPB125-50

830

560

1750

Y132S-4-5.5Kw

604


FPB125-65

1000

800

1950

Y132S-4-7.5Kw

604


FPB150-80

2000

1500

1750

Y160M-4-11Kw

733


FPB200-100

2600

2200

1750

Y160M-4-11Kw

733


您在選擇的時候,請考慮以下幾個參數

1、考慮處理流量,選擇合適的口徑。

2、考慮含水量,選擇適合的濾液泵。


應用實例:


圖片1

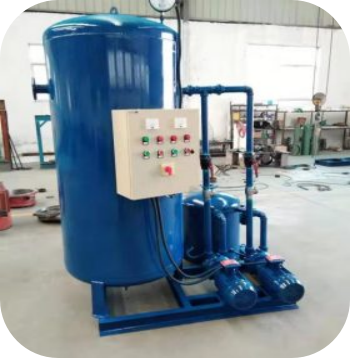

造紙行業:

真空吸水箱管道系統中,真空泵管道脫水。

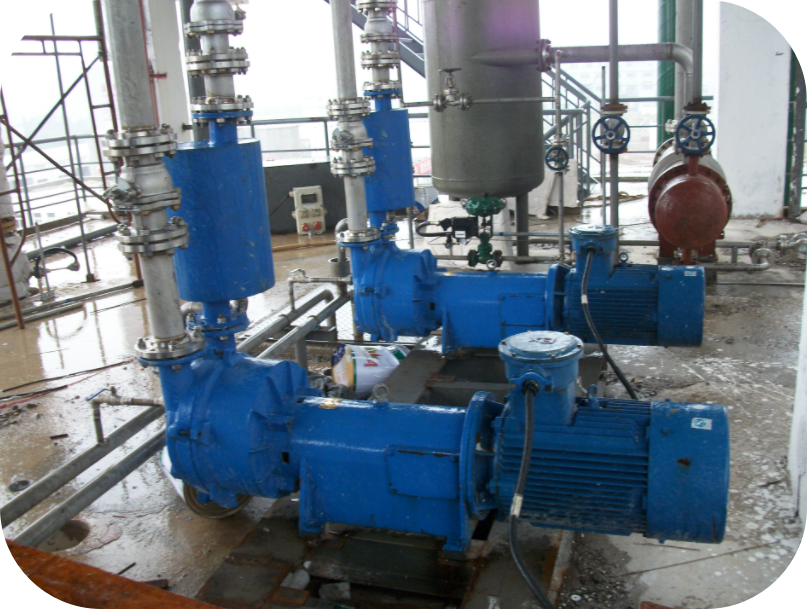

水循環真空泵:

如機械加工行業中,大量冷卻液形成的水汽通過水循環真空泵排出,利用汽水分離器將冷卻液和氣體分離。

圖片2



圖片3

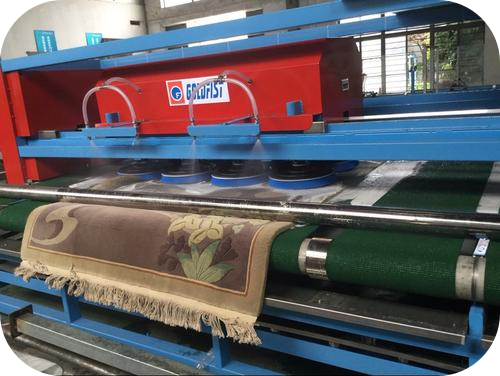

毛毯制造業:

生產制造毛毯過程中產生大量水汽,通過風機或真空泵將水吸出,利用汽水分離器將水和氣分離。
